Impresionante. Potente. Eficiente

Presentamos ATLAS. La serie de Seguidores de Línea definitiva por Exotic Team MX, con nuevos motores y una arquitectura totalmente distinta. Una maravilla de robot.

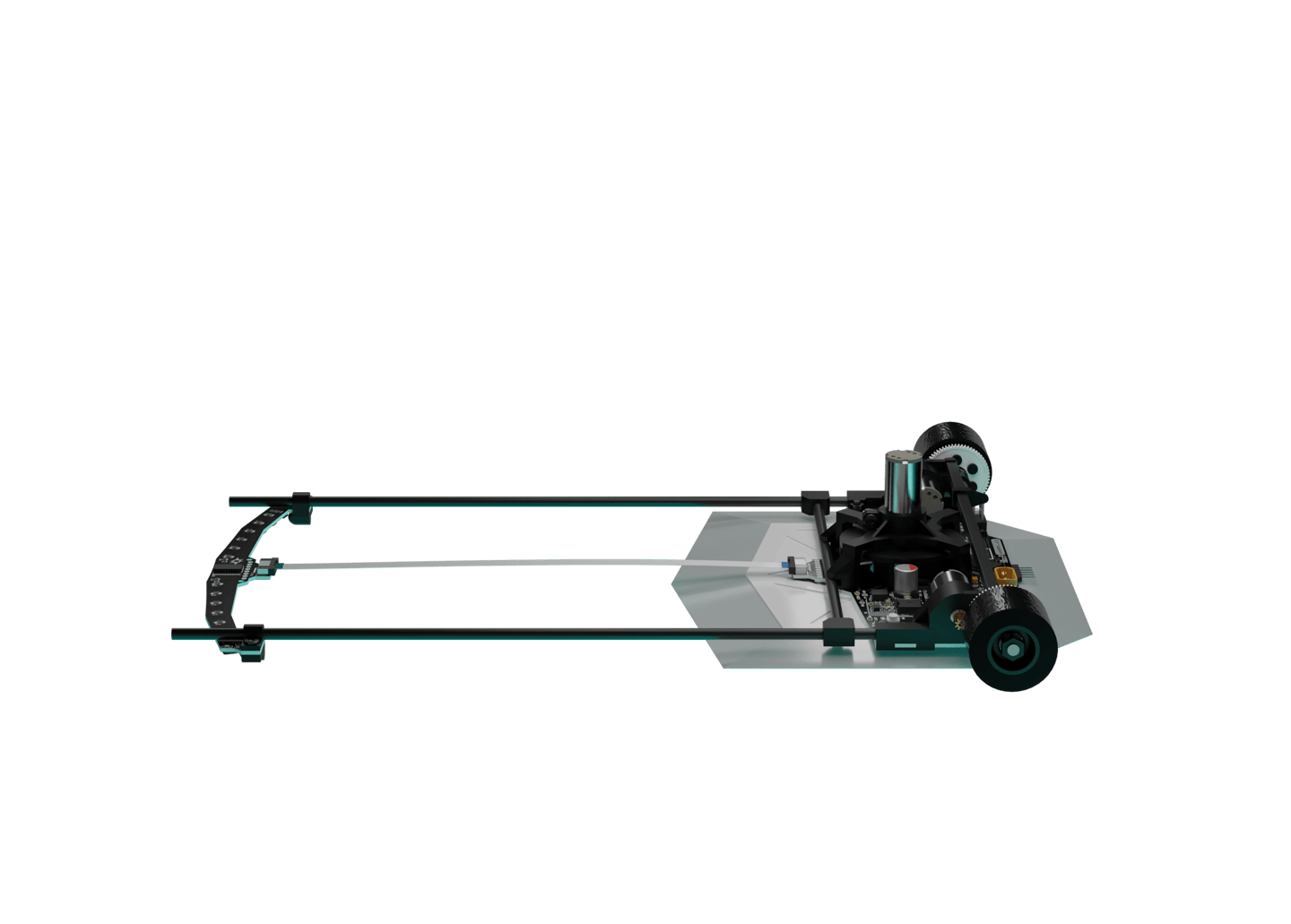

Diseño renovado

La arquitectura del nuevo ATLAS se enfoca en mejorar la rigidez, simplificar el montaje y mitigar las variaciones de rendimiento. Además, le otorga un aspecto moderno y sofisticado. Los cinchos y cinta adhesiva ahora son cosa del pasado.

110 g

17 x 24.5 x 4.5 cm

Peso total (sin batería)

Dimensiones

Sistema de transmisión mejorado

Con un eje de 3mm y una construcción de PLA+ más robusta, garantiza una rigidez y una durabilidad excepcional. Además, gracias a los rodamientos MR63ZZ se consigue una transmisión mas suave y eficiente incluso a altas velocidades.

Motores N60 de alta potencia

Con los nuevos motores de 12mm alimentados con 3S, es posible alcanzar niveles de torque y velocidad superiores, resultando en una mayor consistencia y estabilidad incluso en las trayectorias mas complicadas.

Voltaje nominal

3 V

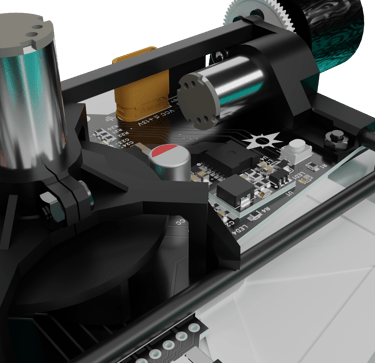

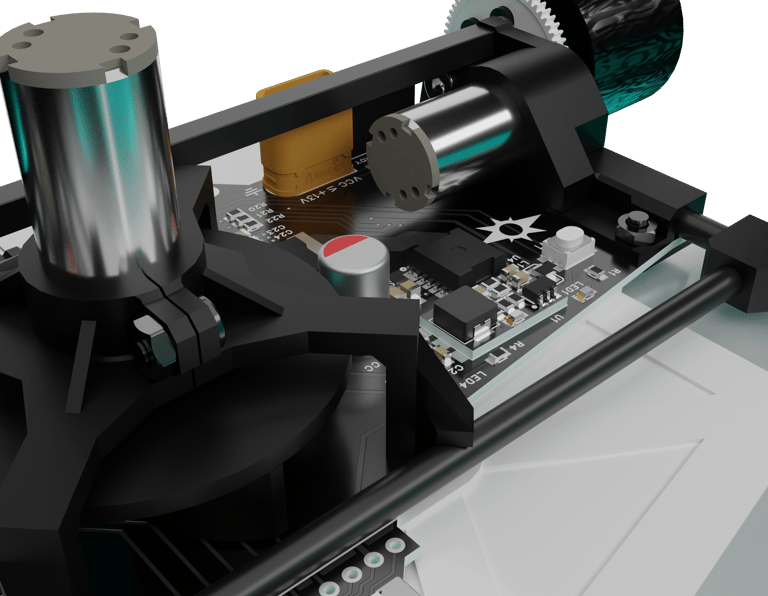

Drivers de última generación

El nuevo ATLAS incorpora cuatro medios puentes-H BTN9960LV de la nueva gama de Infineon, drivers compactos de tan solo 8x7mm que combinan alta calidad y capacidad para operar a elevadas potencias, convirtiéndolos en la solución ideal para este tipo de aplicaciones.

Limite de sobrecorriente

35 A Min.

10,200 rpm

RPM máximos

- - mNm

Torque de bloqueo

Redución

5 : 1

Succión en una sola pieza. A prueba de fallas

El nuevo sistema de succión esta compuesto por una falda hecha de fibra de teflón resistente a temperaturas extremas. Su construcción en un solo pliego, permite una mayor resistencia a las imperfecciones del camino y facilita su manufactura. Con un ventilador centrifugo de 32mm y un motor 1020 sin núcleo, es posible conseguir un alto poder de succión a muy bajo consumo.

750 g

Fuerza perpendicular máxima

Consumo continuo máximo (2S)

2.4 A

Ruedas rígidas de poliuretano

La alta tracción y dureza de estas ruedas, permiten transmitir el movimiento de una manera mas rápida y eficiente, logrando así un control mas reactivo y estable. Además, al ser originalmente rodillos para impresoras se garantiza una composición de alta calidad y durabilidad.

Diametro

22 mm

Corriente de parada (3S)

17 A

.

Sistema VISION 2© de 16 sensores ultraligero y compacto.

La serie VISION 2 de sensores de línea ofrece una medición precisa en un rango de 115mm con tan solo 3.3g.

Deslizadores ultra prácticos

Al emplear una abrazadera con deslizador integrado impresa en PLA+ se garantiza una fijación extrema a las varillas de fibra de carbono. Ademas, simplifica la manufactura y abre la posibilidad de ajustar sus parámetros con el fin de adaptarse a cualquier entorno de competición.

Lectura sin complicaciones

Con su multiplexor analógico CD74HC4067PW de 16 canales es posible obtener una medición rápida y confiable, empleando únicamente 4 puertos digitales y un canal ADC para una lectura completa. Ademas, gracias a su empaquetado de tan solo 7.8x6.4mm, lo convierte en una de las opciones mas ligeras y versátiles.

ATmega328P continua liderando

El legado de ATmega328P sigue vigente. Con su facilidad de implementación, su amplio repertorio de periféricos y una frecuencia de operación de 16Mhz, lo convierten en el candidato definitivo para la unidad ATLAS.

Arduino IDE 2.0.2

El ATmega328P y el entorno de desarrollo de ARDUINO es la combinación perfecta para llevar a cabo este tipo de proyectos. Con un lenguaje C++ y sus múltiples librerías AVR, han permitido desarrollar algoritmos y sistemas de control de una manera rápida y sencilla sin sacrificar desempeño.

AUTODESK Fusion 360

La plataforma Fusion 360 ofrece una solución totalmente gratuita para el diseño y modelado 3d. Con una interfaz intuitiva y un gran repertorio de herramientas, fue posible llevar acabo una planeación y construcción meticulosa para cada uno de los elementos que constituyen la estructura del nuevo ATLAS.

Más potente que nunca

ATLAS ha marcado nuevos hitos en el rendimiento y estabilidad. No solo ha alcanzado velocidades nunca antes vistas, sino que también, ha mejorado su capacidad de giro incluso a niveles altos de inercia.

Domina la competencia

Sin lugar a duda ATLAS ha llegado para quedarse. Su alto desempeño, simplicidad y fiabilidad, lo convertirán en un punto de referencia para futuros desarrollos y en un recordatorio más para romper los limites.

Una actualización necesaria

Los estándares en la categoría han evolucionado de manera acelerada en los últimos meses y, por supuesto, ATLAS no podía quedarse atrás. Claramente, el final aún está muy lejos.

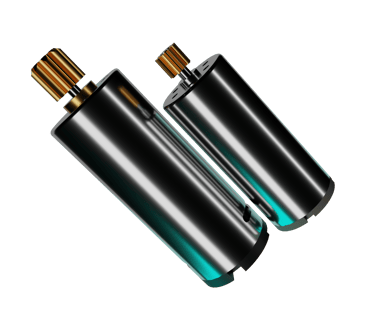

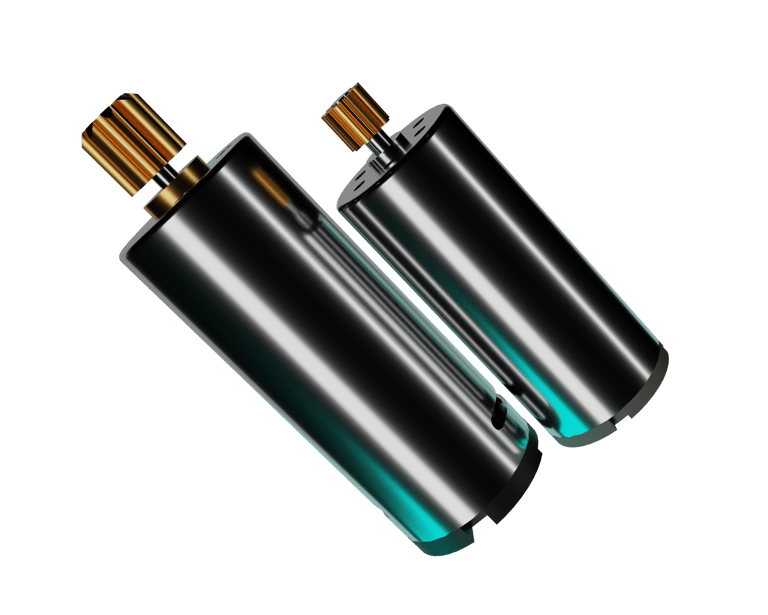

Menos peso. Más poder

Al utilizar motores sin núcleo de 10 mm, no solo se logró reducir significativamente el peso total del robot, sino que, gracias a su alto par de salida, fue posible incrementar la capacidad de respuesta dinámica, permitiendo así una mayor estabilidad incluso a velocidades aún más elevadas.

Peso reducido

14 g

ATLAS Rev. 1.4

La evolución continúa

Esto aún no ha terminado. La nueva Rev. 1.4 consigue llevar el rendimiento, la practicidad y estabilidad a niveles aún más inesperados.

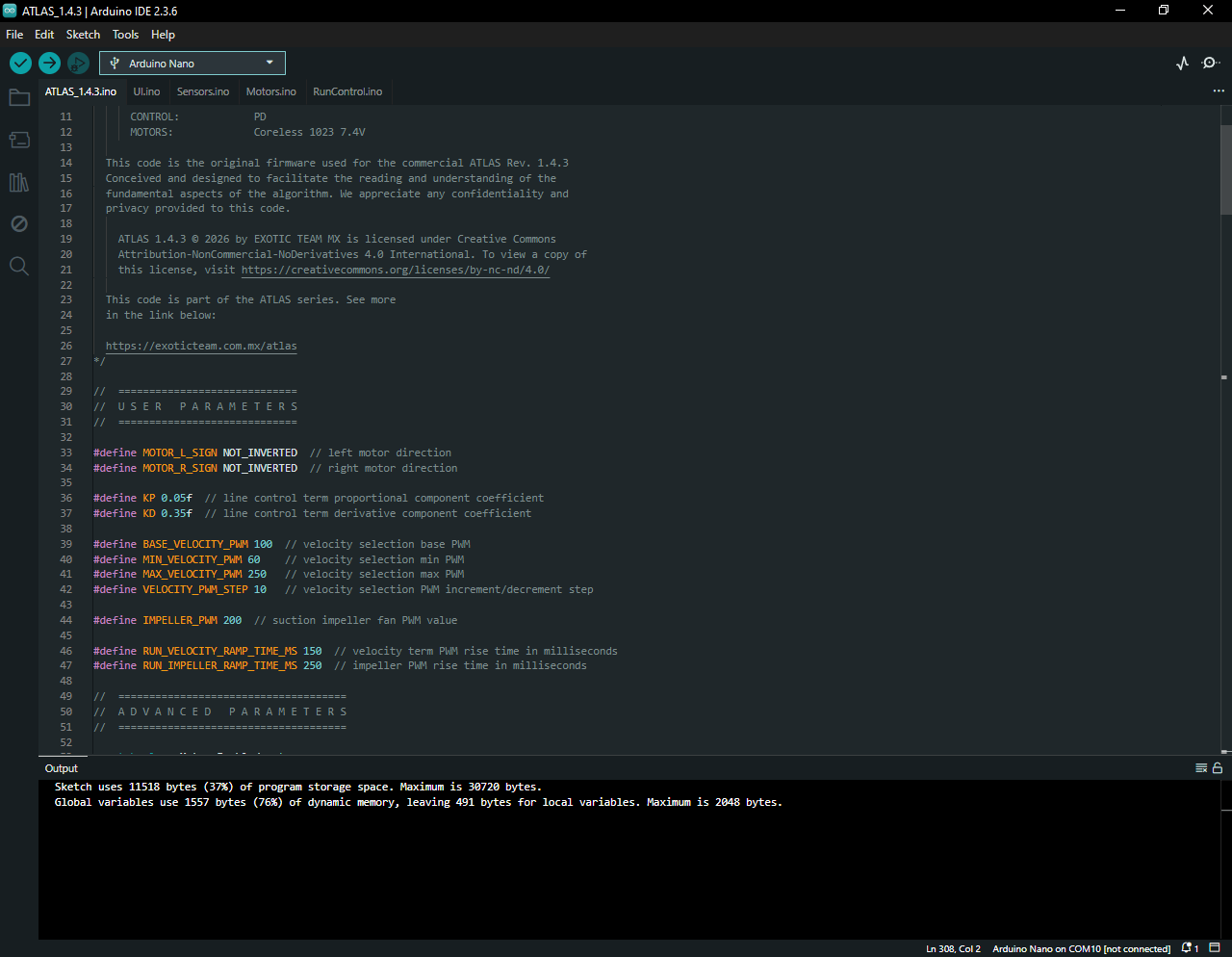

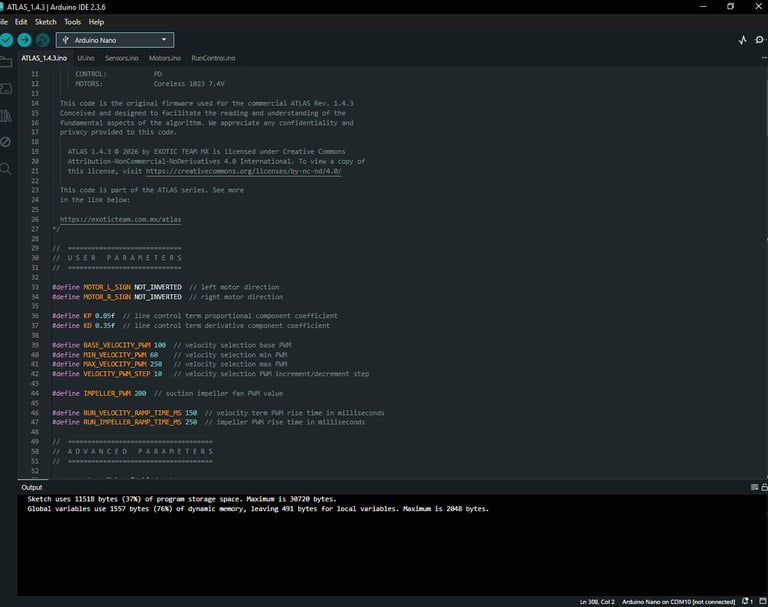

Firmware renovado

El firmware ATLAS 1.4 aprovecha y optimiza el rendimiento de los nuevos motores mediante un algoritmo de accionamiento completamente adaptado a sus características.

Además, incorpora nuevas funciones que facilitan y simplifican la experiencia de uso, convirtiéndolo en una herramienta mucho más versátil.

• Incluye un menú intuitivo que permite seleccionar tanto el color de la línea como el nivel de velocidad.

• Se añadió un modo de prueba integrado que permite verificar el correcto funcionamiento de todos los periféricos mediante comunicación serial, sin necesidad de reprogramar el robot.

Construcción optimizada

La nueva revisión posee un rediseño total de su estructura, pensado no solo para amplificar sus cualidades originales, sino también para facilitar su construcción, mantenimiento y operación. Por otro lado, se optó por un acabado en negro que le otorga un aspecto mucho más sobrio y sofisticado.

Quieres contribuir al equipo? Solicita tu unidad ATLAS Rev. 1.4.3.

• Robot completamente armado y listo para competir.

• 1x Batería LiPo GNB 3S 300mAh 80C/160C.

• Código completo y totalmente personalizable.

• Programadores (Usbasp y UART).

• Repuestos.

• Asistencia técnica.

$ 9,490.00 MXN

Envío GRATIS a todo México

El paquete no incluye módulo de arranque ni control de juez. Robot listo para enviar a partir de 1 semana después de la compra. Envíos internacionales bajo cotización según la empresa de paquetería. No se venden partes individuales.
